大型ブロック積み擁壁の安定計算ソフトの御紹介

ソフトの名称

   「大型ブロック積み擁壁の安定計算」   (登録 2004/12/01)

ソフトの特徴

  • 表計算ソフトEXCEL で煩雑な登大型ブロック積み擁壁の安定計算ができます。
  • 「道路土工擁壁工指針」(日本道路協会)に準拠した計算ができます。
  • 「大型ブロック積み擁壁 設計・施工マニュアル」(土木学会四国支部)に準拠した計算ができます。
  • 「盛土編」と「切土編」の二種類を用意しています。

ソフトの概要

「盛土編」、「切土編」の共通事項
  • 試行くさび法による土圧算定を基本とします。
  • 地盤反力の計算方法として「道路土工・擁壁工指針」の方法と、「大型ブロック積み擁壁設計・施工マニュアル」の地盤係数法を選択することができます。
  • 載荷重、背面土の粘着力、および擁壁前面の受働土圧を考慮した計算が可能です。
  • 地震時の安定計算が可能です。
  • 基礎地盤の極限支持力を計算して、地盤の支持力照査を行うことが可能です。
  • 任意の背面地形を設定できます。
以下は「盛土編」の機能
  • 最大4種類までの控え長の異なるブロックを用いた計算ができます。
以下は「切土編」の機能
  • 切土部の土圧算定法として、「道路土工・擁壁工指針」の試行くさび法と「大型ブロック積み擁壁設計・施工マニュアル」の簡便法を選択することができます。

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

   盛土編 → : \8,500 (消費税込み)
   切土編 → : \8,500 (消費税込み)
   ※二本同時に申し込まれる場合は : \15,000 (消費税込み)

試用版のダウンロード

   下のボタンを押して、試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。
盛土偏 download 切土編 download

※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

正規版の購入方法

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかに正規版をメールにてお送りします。
  • お申し込みソフト名 (大型ブロック積擁壁・盛土編又は切土編又は両方)
  • ご利用者または担当者の氏名(法人名)
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : ジャパンネット銀行 (銀行番号 0033)
  • 支店名 : 本店営業部 (支店番号 001)
  • 口座番号 : 6791950 (普通口座)
  • 口座名義 : 有限会社 シビルテック

スクリーンショット

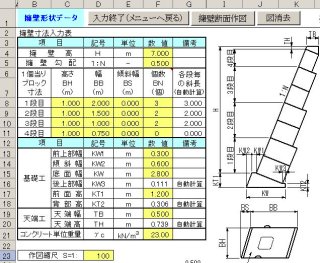

■擁壁形状入力画面(盛土編)
oogata-shot1

■背面地形入力画面(切土編)
oogata-shot2

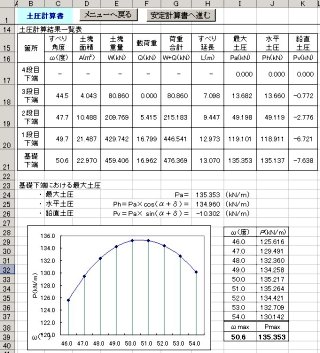

■土圧計算結果表示画面(盛土編)
ogata-shot3

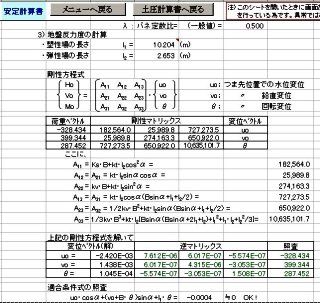

■地盤係数法による安定計算書(一部)
oogata-shot4

本ソフトを作成する際に参考とした文献

  • 「道路土工・擁壁工指針」 (社)日本道路協会
  • 「大型ブロック積み擁壁設計・施工マニュアル(第2回改訂版)」 (社)土木学会四国支部
  • 「道路橋示方書・同解説 W下部構造編」 (社)日本道路協会
  • 「続・擁壁の設計法と計算例」(理工図書)
  • 「擁壁Q&A選集」(理工図書)

動作環境

  • OS :Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003
  • EXCEL 2002/2003で動作確認済み、EXCEL 2007には非対応

ライセンス条項

・本ソフトウエアは1ライセンス1事業所でご利用ください。
例)東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

著作権について

当ウェブサイトで公開されるソソフトウェア(EXCELファイル)は著作物であり、著作権は(有)シビルテックまたは原著作者に帰属します。 このソフトウエアをそのまま配布することや、成果品として提出することは禁止します。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2004/12/01
Ver.1.0 :盛土編と切土編を登録
