弾性地盤中に根入れした連続梁の御紹介

ソフトの名称

   「弾性地盤中に根入れした連続梁」 Ver1.0   (登録 2003/5/25)

ソフトの内容・特徴

  • 梁の片方を弾性地盤中に根入れし、地上部を支点で支えられた連続梁の断面力、変位及び支点反力を計算します。
  • 解析手法には剛性マトリックス法(変位法)を用いています)
  • 地盤抵抗を地盤反力係数で評価した弾性床上の有限長梁としてモデル化します。
  • 梁は20p間隔に分割し、各節点にバネを取り付けたモデルとします。
  • 2層までの根入れ地盤に対応可能です。
  • 作用荷重(分布荷重)の数は最大3個までとします。
  • 地上の支点数は最大3個までとします。
  • 変位、断面力図を自動作図します。

ソフトの適用分野

  • アンカー反力体(梁、版)に生じる断面力計算
  • EPS盛土擁壁の根入れ支柱解析
  • その他

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

  • シェアウエア価格 : \5,500 (消費税込み)

試用版のダウンロード

   下のボタンを押して、試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。
 ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

正規版の購入方法

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかに正規版をメールにてお送りします。
  • お申し込みソフト名 (弾性地盤中に根入れした連続梁の計算)
  • ご利用者または担当者の氏名(法人名)
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : ジャパンネット銀行 (銀行番号 0033)
  • 支店名 : 本店営業部 (支店番号 001)
  • 口座番号 : 6791950 (普通口座)
  • 口座名義 : 有限会社 シビルテック

スクリーンショット

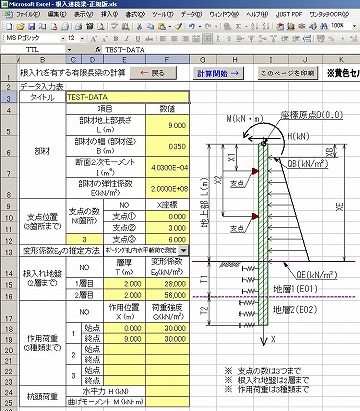

■計算条件入力画面
neirebari-shot1

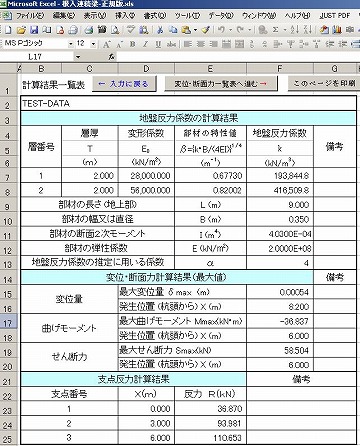

■計算結果画面
neirebari-shot2

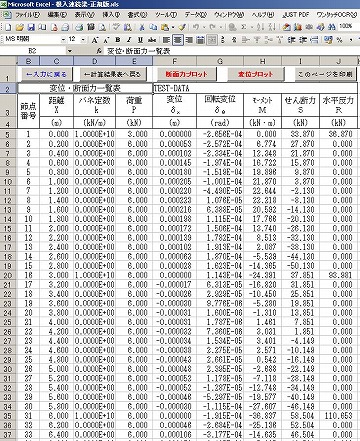

■計算結果画面(変位、断面力一覧表)
neirebari-shot3

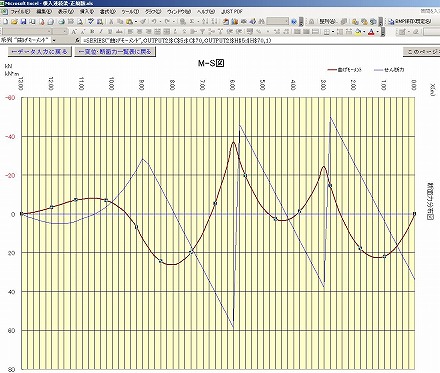

■断面力分布図
neirebari-shot4

本ソフトを作成する際に参考とした文献

  • 「わかりやすいケーソン基礎の計画と設計」(総合土木研究所)
  • 「道路橋示方書・同解説 W下部構造編」 (日本道路協会)平成14年3月

動作環境

  • OS :Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
  • EXCEL 2002/2003で動作確認済み

ライセンス条項

・本ソフトウエアは1ライセンス1事業所でご利用ください。
例)東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2003/05/25
Ver.1.0 : 初期バージョン
