切土補強土工斜面安定計算の御紹介

ソフトの名称

   「切土補強土工斜面安定計算 」  (登録 2003/01/07)

ソフトの内容・特徴

  • 「切土補強土工法設計・施工要領」(NEXCO)に準拠して鉄筋補強斜面の安全率等を計算します。
  • ソフトは下表に示すようにA〜Gの7種類に分かれています。
  • ソフトの詳細については、試用版をダウンロードしてご確認ください。

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

  • A 切土補強土工定着長の計算 Ver 1.1 : FREE(無料)
  • B 切土補強土工斜面安定計算 Ver 1.1 : FREE(無料)
  • C 切土補強土工斜面安定計算 Ver 2.0 : FREE(無料)
  • D + E 切土補強土工斜面安定計算  Ver 3.0 : \5,000 (税込み)
  • F + G 切土補強土工斜面安定計算  Ver 4.0 : \8,000 (税込み)

ソフトの種類一覧表


名称
(ファイル名)
概 要 断面図
(備 考)
価格
A 切土補強土工
定着長の計算
(NAIL-A110.xls)
与えられた必要抑止力と鉄筋配置条件等から移動層への必要定着長の計算を行います。 - FREE
B 切土補強土工
斜面安定計算

(NAIL-B110.xls)
補強後の斜面安全率の計算を行います。
鉄筋の根入れ長やすべり面傾斜角等は手入力となります。
斜面安定計算機能を有していませんので無対策時の滑動力と滑動抵抗力が分かっている必要があります。 FREE
C 切土補強土工
定着長の計算

(NAIL-C200.xls)
上記Bにすべり面と鉄筋の自動交点計算機能を持たせたもので、根入れ長やすべり面傾斜角を自動計算する。 同上 FREE
D 切土補強土工
斜面安定計算
直線くさび編

(NAIL-D31S.xls)
直線くさび状のすべり土塊について無補強時および補強後の斜面 安全率を自動計算します。
計算出来るのは一段のり面に限ります。
2本
セット
\5,000
E 切土補強土工
斜面安定計算
円弧くさび編

(NAIL-E30R.xls)
円弧くさび状のすべり土塊について無補強時および補強後の斜面安全率を自動計算します。
計算出来るのは一段のり面に限ります。
F 切土補強土工
斜面安定計算
直線すべり編

(NAIL-F40S.xls)
任意の斜面形状および任意の直線(折れ線)すべり面における無補強時および補強後の斜面安全率を自動計算します。 2本
セット
\8,000
G 切土補強土工
斜面安定計算
円弧すべり編

(NAIL-G40R.xls)
任意の斜面形状および任意の円弧すべり面における無補強時および補強後の斜面安全率を自動計算します。

FREE版のダウンロード

   文字列をクリックして FREE版をダウンロードすることができます。  ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

試用版のダウンロード

   文字列をクリックして 試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。 パスワードを入力することで正規版としてお使いいただけます。  ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

購入方法 (パスワードの入手方法)

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかにパスワードをメールにてお送りします。
  • お申し込みソフト名 (切土補強土工法の計算)
  • ご利用者または担当者の氏名(法人名)
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : ジャパンネット銀行 (銀行番号 0033)
  • 支店名 : 本店営業部 (支店番号 001)
  • 口座番号 : 6791950 (普通口座)
  • 口座名義 : 有限会社 シビルテック

スクリーンショット (Gタイプ)

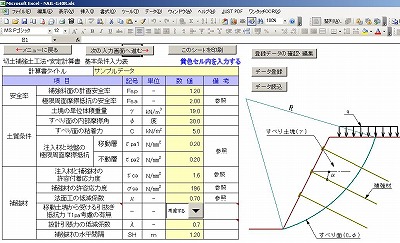

■基本条件入力画面

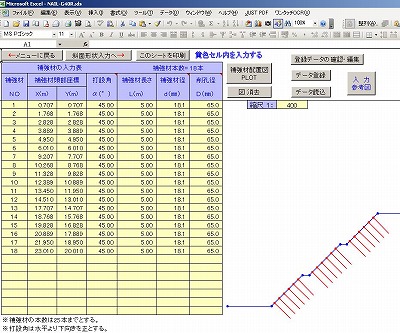

■補強材条件の入力画面

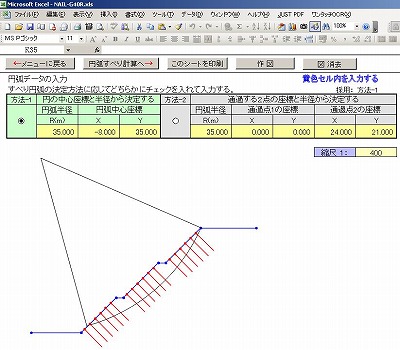

■すべり面の指定画面(画面で作図確認可能)

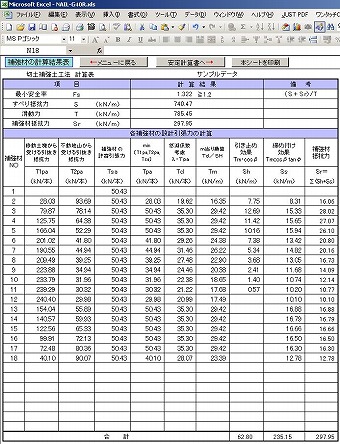

■補強後の安定計算表

本ソフトを作成する際に参考とした文献

  • 「切土補強土工法設計・施工要領」(NEXCO)
  • 「道路土工・のり面工斜面安定工指針」 (社)日本道路協会

動作環境

  • OS :Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003
  • EXCEL 2000/2002/2003で動作確認済み。
  • 作図機能を有する C,D,E,F,GはEXCEL 2007に非対応

ライセンス条項

・本ソフトウエアは1ライセンス1事業所でご利用ください。
例)東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

著作権について

当ウェブサイトで公開されるソソフトウェア(EXCELファイル)は著作物であり、著作権は(有)シビルテックまたは原著作者に帰属します。 このソフトウエアをそのまま配布することや、成果品として提出することは禁止します。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

NAIL-A
  • 2000/04/16 Ver.1.1 定着長の計算に低減係数を考慮
  • 2000/04/05 Ver.1.0 入力部に手を加えて公開開始
  • 2000/03/10 Ver.0.0 自社用に作成
NAIL-B
  • 2006/02/07 Ver.1.2 鉄筋断面積が内部固定値であったが、入力した鉄筋径から計算するように修正(腐食代対応した)
  • 2000/06/27 Ver.1.1 (1)引き止め効果がマイナスになる場合は無視する。(2)定着長が0の場合の計算不備修正
  • 2000/04/05 Ver.1.0 入力部に手を加えて公開開始
  • 2000/03/10 Ver.0.0 自社用に作成
NAIL-C
  • 2002/06/25 Ver.2.0 (1)すべり面の形状を入力することで、すべり面の角度、補強材の定着長を自動計算するように修正
    (2)斜面形状・補強材の作図確認機能を追加
  • 2000/06/27 Ver.1.1 (1)引き止め効果がマイナスになる場合は無視する。(2)定着長が0の場合の計算不備修正
  • 2000/04/05 Ver.1.0 入力部に手を加えて公開開始
  • 2000/03/10 Ver.0.0 自社用に作成
