集水桝の構造計算(固定版編)の御紹介

ソフトの名称

   「集水桝の構造計算(固定版編)」 Ver1.0a   (登録 2009/02/23)

ソフトの内容・特徴

  • 集水桝の構造計算を行います。
  • 側壁を三辺固定一辺自由スラブ、底版を四辺固定スラブとして計算します。
  • 無筋構造の場合と鉄筋構造の場合の計算を行うことが出来ます。
  • 集水桝の設置位置(平坦地、傾斜地、のり尻)に応じた計算が出来ます。

ソフトの適用分野

  • 集水桝の部材厚検討

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

  • シェアウエア価格 : \10,000 (消費税込み)
      ※: 振込手数料はお客様ご負担でお願いいたします。

ソフトの概要書、計算書出力例、簡易計算編との違い

試用版のダウンロード

   下のボタンを押して、試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。
 ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

正規版の購入方法

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかに正規版をメールにてお送りします。
  • お申し込みソフト名 (集水桝の構造計算-固定版編)
  • ご利用者または担当者の氏名(法人名)
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : ジャパンネット銀行 (銀行番号 0033)
  • 支店名 : 本店営業部 (支店番号 001)
  • 口座番号 : 6791950 (普通口座)
  • 口座名義 : 有限会社 シビルテック

スクリーンショット

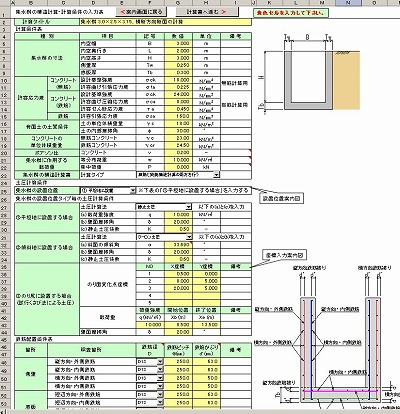

■計算条件入力画面の一部
masucal2-shot1

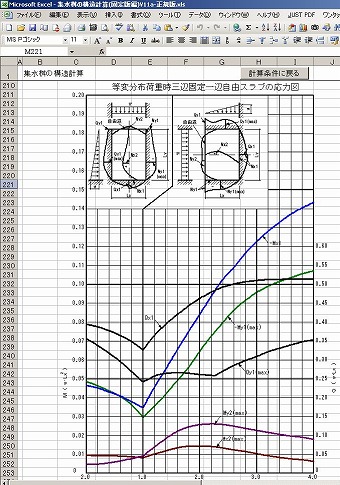

■計算結果画面の一部
masucal2-shot2

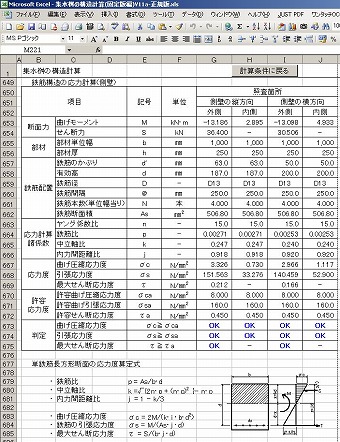

■計算結果画面の一部
masucal2-shot3

本ソフトを作成する際に参考とした文献

  • 「鉄筋コンクリート構造 計算用資料集」 (日本建築学会)
  • 「道路橋示方書・同解説 W 下部構造編」 (日本道路協会)
  • 「道路土工・擁壁工指針」(社)日本道路協会
  • 「構造力学公式集」 (土木学会)

動作環境

  • OS :Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
  • EXCEL 2002/2003で動作確認済み、EXCEL 2007には非対応

ライセンス条項

・本ソフトウエアは1ライセンス1事業所でご利用ください。
例)東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2009/02/23
Ver.1.1a :表示の不具合を修正
2008/12/21
Ver.1.1 :底版の計算に、載荷重を考慮可能とした。
2008/08/24
Ver.1.0 :初期バージョン
