地すべり抑止補強杭ソフトの御紹介 |
---|
ソフトの名称
「地すべり抑止補強杭」 Ver1.0 (登録 2002/03/11)
ソフトの概要
- 当ソフトは「地すべり鋼管杭設計要領」(に準拠して補強杭の計算を行なうものです。
- (杭頭自由+根入無限長+三角形荷重)の組み合わせのみ対応します。
- 計算ルーチンは「地すべり鋼管杭設計要領(旧版)」の巻末に記されたポケコン用プログラムをVBAに移植したものです。(SI単位系には非対応)
- ソフトの詳細については、実際にソフトをダウンロードしてご確認ください。
ソフトの適用分野
- 補強杭タイプの地すべり抑止杭の設計
ソフトの仕様・制限事項など
当ソフトの計算ルーチンは「地すべり鋼管杭設計要領(旧版)」の巻末に記されたポケコン用プログラムをEXCELのVBAに移植したものです。
移植の際、文献中に誤植や間違いと思われる箇所が何カ所か見受けられたため、作者の判断で修正しました。
また、文献中の計算例と当ソフトの計算結果を照合してみましたが、計算ケースによっては一致しないケースが生じました。 当社で実際に業務上必要となった、「杭頭自由+根入無限長+三角形荷重」の組み合わせでは計算結果が一致しましたが、これ以外の 組み合わせケースは完全に検証できていません。
よって、「杭頭自由+根入無限長+三角形荷重」以外の組み合わせによる計算結果は保証されません。
移植の際、文献中に誤植や間違いと思われる箇所が何カ所か見受けられたため、作者の判断で修正しました。
また、文献中の計算例と当ソフトの計算結果を照合してみましたが、計算ケースによっては一致しないケースが生じました。 当社で実際に業務上必要となった、「杭頭自由+根入無限長+三角形荷重」の組み合わせでは計算結果が一致しましたが、これ以外の 組み合わせケースは完全に検証できていません。
よって、「杭頭自由+根入無限長+三角形荷重」以外の組み合わせによる計算結果は保証されません。
ソフトの価格
フリーソフト(無料)
ソフトのダウンロード
下のボタンを押して、ダウンロードすることができます。※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。
スクリーンショット

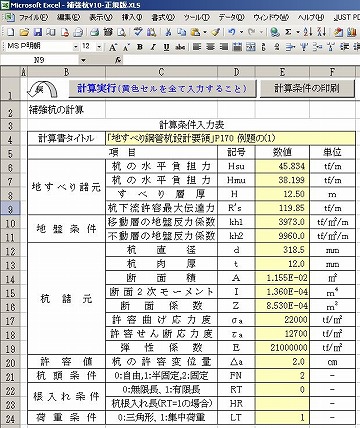

■計算条件入力画面
![](soft/hokyoukui/shot1.jpg)

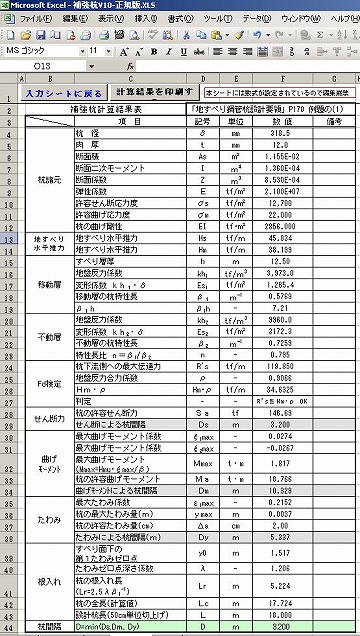

■計算結果画面
![](soft/hokyoukui/shot2.jpg)
![](soft/hokyoukui/shot1.jpg)
■計算結果画面
![](soft/hokyoukui/shot2.jpg)
本ソフトを作成する際に参考とした文献
- 「旧版 地すべり鋼管杭設計要領」(地すべり対策技術協会)
- 「新版 地すべり鋼管杭設計要領」(地すべり対策技術協会)
動作環境
- OS :Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
- Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
- EXCEL 2002/2003で動作確認済み
著作権について
当ウェブサイトで公開されるソソフトウェア(EXCELファイル)は著作物であり、著作権は(有)シビルテックまたは原著作者に帰属します。
このソフトウエアをそのまま配布することや、成果品として提出することは禁止します。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。
お客様の同意について
当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。
あらゆる損害の免責をご承諾いただくことを使用条件と致します。
ソフトの更新履歴
- 2002/03/11
- Ver.1.0 :「地すべり鋼管杭設計要領・旧版」の巻末に記されたポケコン用プログラムをVBAに移植
