落石防護擁壁計算ソフト(楽石留太郎)の御紹介

ソフトの名称

   「落石防護擁壁の計算(楽石留太郎)」 Ver.2.3   (登録 2004/06/29)

ソフトの仕様 (内容・特徴・制限事項)

  • 当ソフトは落石対策便覧に示された設計手法に基づき、エネルギー計算によって落石防護擁壁の安定検討を行うものです。
  • 落石衝突時だけでなく常時、土砂堆積時、地震時の安定検討を行うことができます。
  • 落石時の計算に用いる地盤の極限支持力度の算出法に応じて次の二種類を用意しています。
    (1)地盤の極限支持力度を直接入力する場合 (楽石留太郎-A)
    (2)地盤の極限支持力度を計算して求める場合 (楽石留太郎-B)
  • ソフトの詳細については、試用版をダウンロードしてご確認ください。

ソフトの適用分野

  • 落石防護擁壁の安定検討

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

  • シェアウエア価格 : \6,000 (消費税込み)

ソフトの計算書出力例

  • 当ソフトの計算例は こちら(PDF)

試用版のダウンロード

   下のボタンを押して、試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。 パスワードを入力することで正規版としてお使いいただけます。
download
 ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

購入方法 (パスワードの入手方法)

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかにパスワードをメールにてお送りします。
  • お申し込みソフト名 (楽石留太郎)
  • ご利用者または担当者の氏名（法人名）
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の　メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : PayPay銀行　(銀行番号 ００３３)
  • 支店名 : 本店営業部　(支店番号 ００１)
  • 口座番号 :　６７９１９５０　(普通口座)
  • 口座名義 :　有限会社　シビルテック

スクリーンショット

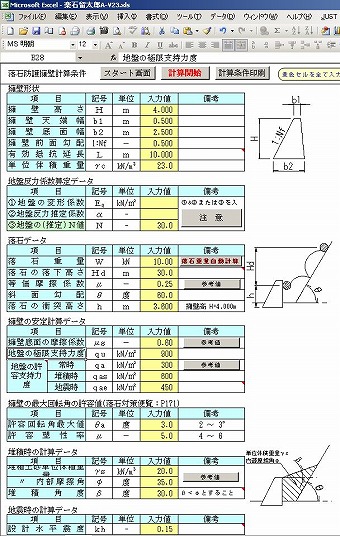

■入力画面の一部
rockwall-shot1

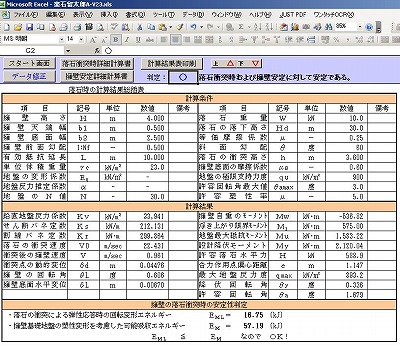

■計算結果画面の一部
rockwall-shot2

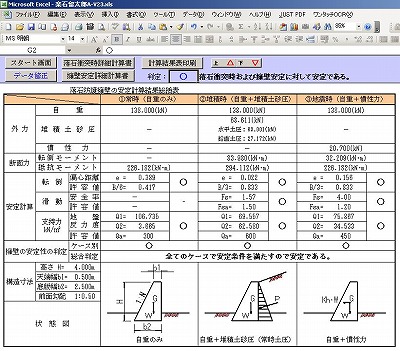

■計算結果画面の一部
rockwall-shot3

本ソフトを作成する際に参考とした文献

  • 「落石対策便覧　(平成12年6月)」 (社)日本道路協会
  • 「道路土工・擁壁工指針」 (社)日本道路協会
  • 「道路橋示方書・同解説 Ⅳ下部構造編」 (社)日本道路協会

動作環境

  • ＯＳ ：Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
  • EXCEL 2002/2003/2007で動作確認済み

ライセンス条項

･本ソフトウエアは１ライセンス１事業所でご利用ください。
例）東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

著作権について

当ウェブサイトで公開されるソソフトウェア(EXCELファイル)は著作物であり、著作権は(有)シビルテックまたは原著作者に帰属します。 このソフトウエアをそのまま配布することや、成果品として提出することは禁止します。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2004/06/28
Ver.2.30 : 堆積時及び地震時の支持力判定の基準値に常時の許容支持力度を用いていた誤りを修正。
2004/03/04
Ver.2.20 : 落石衝突時の判定がNGなのに、総合判定でOKと表示していた誤りを修正。
2002/10/04
Ver.2.10 : 地震時の滑動に対する安全率に誤り Fsa=1.5 → 1.2に修正
2002/09/24
Ver.2.00 : 正式版として公開
2002/01/24
Ver.1.21β: 衝突点の動的変位δdの計算式中表記ミスを訂正（Ｗ→Ｗｄに修正）
2001/10/30
Ver.1.20β: 水平変形エネルギーの計算式中において　ksの値にkrの値を代入していた誤りを訂正
2001/03/06
Ver.1.13β: MuとMyの入れ換えは私の考え違いであることが判明、元に戻す
2001/02/28
Ver.1.12β: 図5-29のMuとMyが入れ代わっているものと判断し?式(5-49)及びエネルギー計算式の修正
2001/02/26
Ver.1.11β :降伏モーメント My=Mu-Mwの式でMwの符号が逆転していたのを修正
2001/02/19
Ver.1.1β: 土砂堆積時の安定計算を追加
2001/02/02
Ver.1.0β: β版(FREE-SOFT)を公開開始
