のり肩に設置する杭式支柱基礎計算ソフトの御紹介

ソフトの名称

「杭式支柱基礎の計算2(のり肩設置編) 」Ver1.0(登録 2011/01/30)

ソフトの内容・特徴

  • 本ソフトは、のり肩に設置する支柱基礎の水平安定度照査と応力度計算を行います。
  • 本ソフトは、のり肩部に設置する場合を対象としています。
  • 基礎形状は鋼管杭を基本とします。
  • 支柱基礎上面に水平力、鉛直力および曲げモーメントが作用する場合の計算を行います。
  • 支柱の応力度照査は、弾性床上の梁として計算します。
  • ソフトの詳細については、試用版をダウンロードしてご確認ください。

ソフトの適用分野

  • のり肩に設置する遮音壁等の各種柵構造物の杭式基礎

ソフトの価格  (ライセンスについては下方のライセンス条項をお読み下さい)

  • シェアウエア価格 : \5,000 (消費税込み)
      ※: 振込手数料はお客様ご負担でお願いいたします。

ソフトの出力例

試用版のダウンロード

   下のボタンを押して、試用版をダウンロードすることができます。試用版には入力の一部に制限がありますが、機能などの内容は正規版と同じです。

 ※下のボタンからダウンロードできない場合は ここから → ダウンロード
download
 ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

正規版の購入方法

  [購入方法]

   銀行振込みを利用して送金手続きを取ってください。
   送金の後、以下の内容をメールで連絡ください。→ soft@civiltec.co.jp
   質問、要望等ございましたら併せてご記入ください。
   必要な方には 請求書、領収証を発行致します。
   ご入金の確認が取れ次第、速やかに正規版をメールにてお送りします。
  • お申し込みソフト名 (杭式支柱基礎の計算2 )
  • ご利用者または担当者の氏名（法人名）
  • 同上の住所 (領収証が必要な場合は必須)
  • 同上の　メールアドレス(必須)
  • お振り込み日
  [銀行振込み先]
  • 振込先銀行名 : PayPay銀行　(銀行番号 ００３３)
  • 支店名 : 本店営業部　(支店番号 ００１)
  • 口座番号 :　６７９１９５０　(普通口座)
  • 口座名義 :　有限会社　シビルテック
  • お振り込み金額 :　￥5,000

スクリーンショット

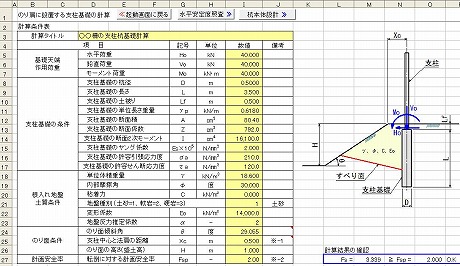

■計算条件入力画面kuikiso2-shot1

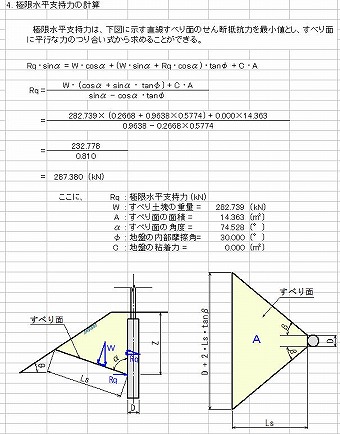

■計算結果画面の一部 (その1)
kuikiso2-shot2

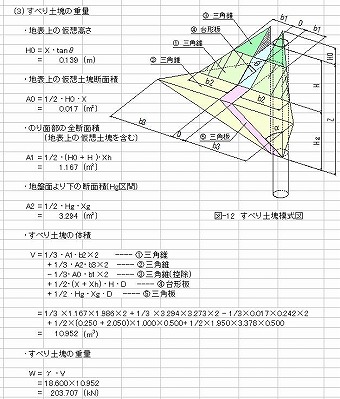

■計算結果画面の一部 (その2)
kuikiso2-shot3

本ソフトを作成する際に参考とした文献

  • 「設計要領 第五集 交通管理施設編 【遮音壁設計要領】」 NEXCO
  • 「道路橋道路橋示方書・同解説 ・ Ⅳ下部構造編」 日本道路協会

動作環境

  • ＯＳ ：Microsoft Windows 2000 / XP / VISTA / 7 (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
  • EXCEL 2002/2003で動作確認済み

ライセンス条項

･本ソフトウエアは１ライセンス１事業所でご利用ください。
例）東京と大阪に事業所がある場合で、両事業所でご使用になる場合は2ライセンスお買い求めください。
・ライセンス期間の設定はありませんが、大幅な改訂を行った場合等には、再購入していただく事もあります。

著作権について

当ウェブサイトで公開されるソソフトウェア(EXCELファイル)は著作物であり、著作権は(有)シビルテックまたは原著作者に帰属します。 このソフトウエアをそのまま配布することや、成果品として提出することは禁止します。
報告書や資料として部外へ配布する場合は、PDFやDocuWorks等の電子文書ファイルとして提出ください。

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2011/01/30
Ver.1.0 :初期バージョン
