不等流水面形の計算ソフトの御紹介

ソフトの名称

   「台形(矩形)水路の不等流計算」 Ver.2.0   (最新登録 2014/02/05)

ソフトの内容・特徴

  • 台形水路(矩形水路)の寸法、粗度係数、水路勾配、流量および基準点水深を与えて、不等流の水面形を計算し作図します。
  • 任意点の水深を計算することができます。
  • 10種類の水面形に対応しています。(M1,M2,M3,S1,S2,S3,C1,C3,H2,H3)

ソフトの適用分野

  • 下流に堰や海面などがある場合のセキ上げ背水曲線
  • 水門(ゲート)直下に生じる跳水後の背水曲線
  • 勾配や断面の変化点以降に生じる射流水路の水面形計算

ソフトの価格

    フリーソフト(無料)

ソフトのダウンロード

   下のボタンを押して、ダウンロードすることができます。
download
   ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。

スクリーンショット

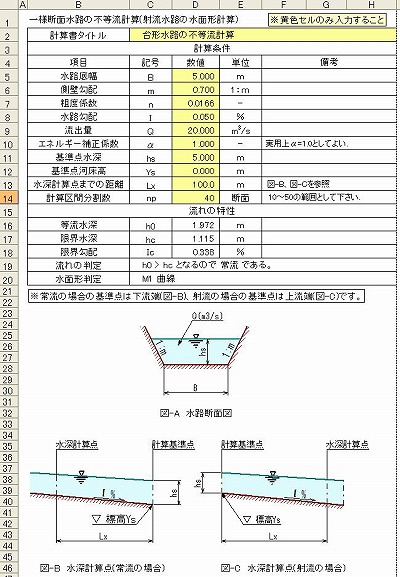

■入力画面
futouryu-shot1

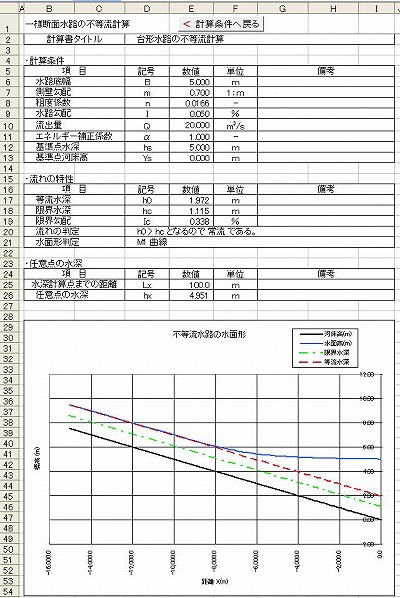

■計算画面
futouryu-shot2

動作環境

  • ＯＳ ：Microsoft Windows XP / VISTA / 7 /8
  • Microsoft EXCEL 2000 / 2002(XP) / 2003
  • EXCEL 2003/2007/2010で動作確認済み

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2014/02/05
Ver.2.0:公開開始、全ての水面形に対応
2003/07/01
Ver.1.0:初期版作成(M3、S1、H曲線は非対応)
