擁壁展開図作図ソフトの御紹介

ソフトの名称

   「擁壁の展開図作図支援・おひらき君」 Ver.1.0   (最新登録 2003/09/25)

ソフトの概要等

  • 当ツールはAutoCADの作図支援ソフトです。(AutoCAD-LTには非対応)
  • 表計算ソフトEXCELに入力した数値データを使って、AutoCAD に擁壁展開図を自動作図します。
  • AutoCadで作図する前にEXCELシートに作図して確認することができます。
  • 当ツールはエクセルのVBAとAutoCADのVBAを使用しています。

ソフトの価格  (無料)

  • シェアウエア価格 : \5,000 (消費税込み)
  • フリーソフト

※ 本ソフトは開発時期が相当古く、開発当時でのAutoCADでしか動作確認を行なっていません。ご利用のAutoCADのバージョンによっては動作しない可能性があります。



ソフトのダウンロード

   下のボタンを押して、ダウンロードしてください。

  ※下のボタンからダウンロードできない場合は ここから → ダウンロード
download     解説書はここから→

 ※:ダウンロードファイルはZIP型式の圧縮ファイルです。任意のフォルダで解凍してください。


スクリーンショット

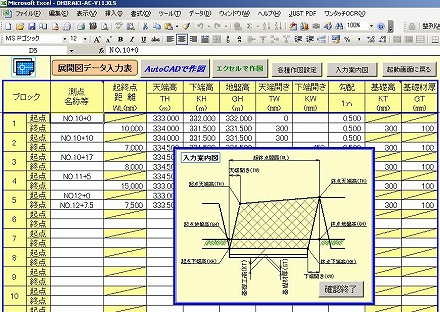

■作図条件入力画面(エクセル)


■作図設定画面-1

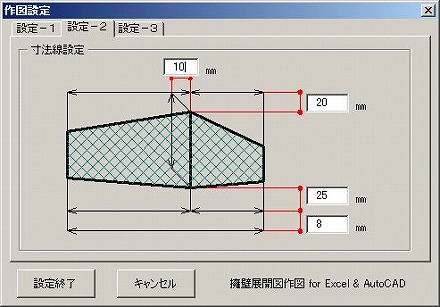

■作図設定画面-2


■作図設定画面-3

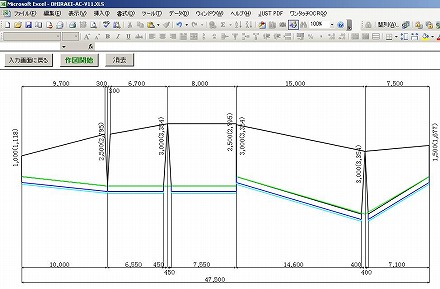

■作図画面(EXCEL)

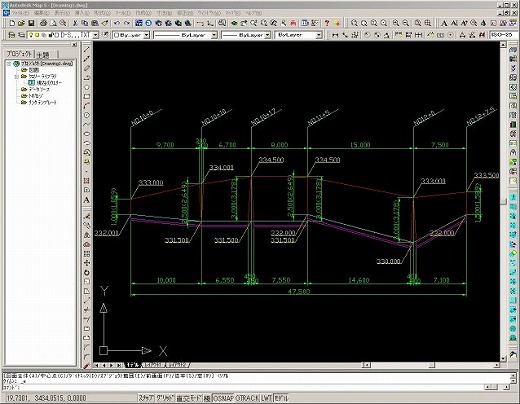

■作図画面(AutoCAD)


動作環境

  • OS ：Microsoft Windows  (32bit)
  • Microsoft EXCEL 2000 / 2002(XP) / 2003 / 2007
  • Autodesk AutoCAD / Autodesk Civil 3D
     ※:VBAを搭載していない AutoCAD-LT には対応していません。
     ※:EXCELとAutoCADのバージョンによっては動作しない可能性あり

お客様の同意について

当ソフトを使用したことにより生じたいかなる損害に対して作成者および掲載者は一切の責任を負いません。 あらゆる損害の免責をご承諾いただくことを使用条件と致します。

ソフトの更新履歴

2024/02/17
Ver.1.1: フリーソフトとする。(動作保証なし)
2008/06/30
Ver.1.1: AutoCADの各種バージョンに対応
2003/09/21
Ver.1.0: AutoCAD用に移植・修正
2000/09/18
Ver.0.1: IntelliCAD用に作成
